Stereo PIV
| VÝROBCE: |
|
TSI INC. | KATEGORIE: |
Stereo PIV (nebo také tzv. 2D3C, případně 3D PIV) je stereoskopická měřící metoda, díky které lze získat v jednom okamžiku tři složky rychlosti v dvourozměrném poli v určité oblasti osvětlené laserovým paprskem roztaženým do roviny pomocí light sheet optiky. Tato metoda patří, stejně jako standardní 2D PIV, mezi tzv. planární PIV techniky.

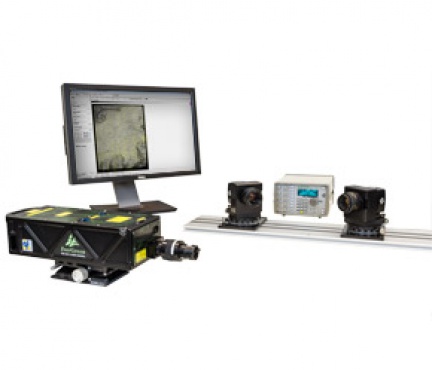

Klasická Stereo PIV sestava obsahuje:
-
laserový zdroj (nejčastěji pulsní Nd:YAG laser na 532 nm nebo Nd:YLF)
-
optiku pro vytvoření laserové roviny (tzv. light sheet optics)
-

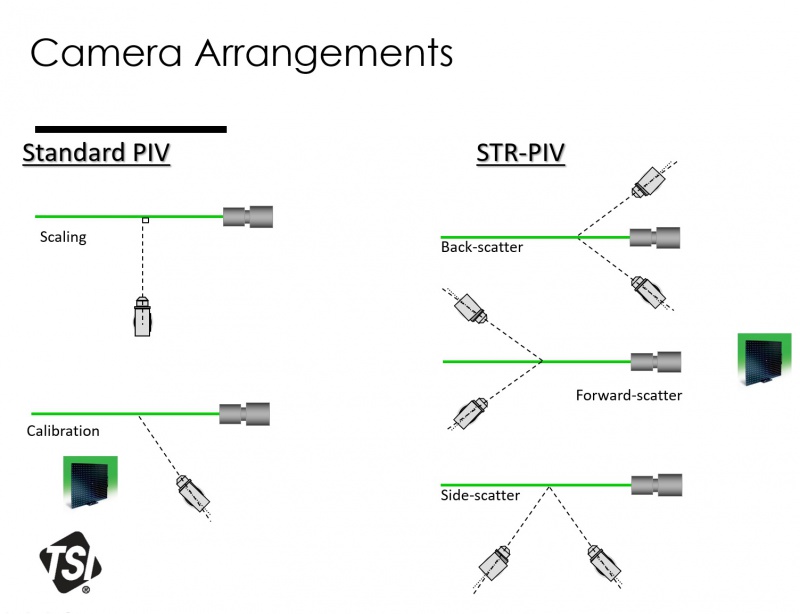

2 citlivé kamery (CCD nebo CMOS), které zobrazují zkoumanou rovinu pod 2 rozdílnými úhly
-
generátor částic (volitelný) + "seedovací" částice - částice rozptýlené ve zkoumané kapalině s přesně definovanými parametry (velikost, měrná hmotnost, četnost aj.)
-
DPDS (Dual plane/Dual Sided) kalibrační terčík pro extrakci složky rychlosti jdoucí mimo zkoumanou rovinu
-
speciální vybavení - tzv. Scheimpflug mounty
-
řídicí elektroniku (synchronizér - kontrola synchronizace laserových pulsů a kamery)
-
vyhodnocovací software
-
další vybavení
Planární Stereo PIV systém lze dále upgradovat na volumetrický systém PIV - tzv. V3V PIV.
Máte zájem o Stereo PIV
Potřebujete radu?
Mezi nejčastější aplikace patří:
- měření rychlosti proudění ve větrných a vodních tunelech
- studium turbulencí a vírů
- studium vrstev tekutin (profil rychlosti, vířivost v mezní vrstvě, shear layers aj.)
