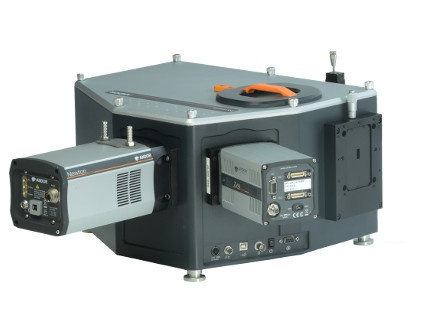

Spektrografy Shamrock a Kymera

VÝROBCE:

ANDOR

KATEGORIE:

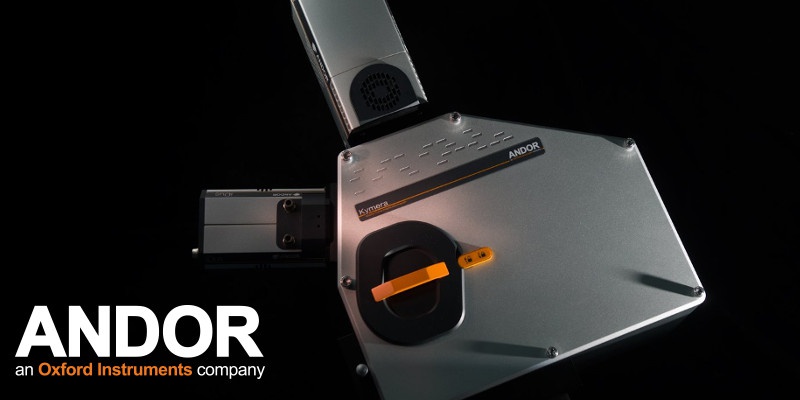

Spektrografy od firmy Andor jsou svojí kvalitou vhodné jak pro náročné vědecké aplikace tak pro rutinní měření. Ověřené spektrografy řady Shamrock doplňuje nová řada spektrografů Kymera s celou řadou technických inovací. Díky ucelenému modulárnímu konceptu je možné spektrografy konfigurovat podle požadované aplikace či požadavků zákazníka.

Výhodou spektrografů Shamrock a Kymera je přímá softwarová i hardwarová kompatibilita se všemi Andor kamerami a detektory (CCD, EMCCD, ICCD, InGaAs, sCMOS).

Hlavní přednosti

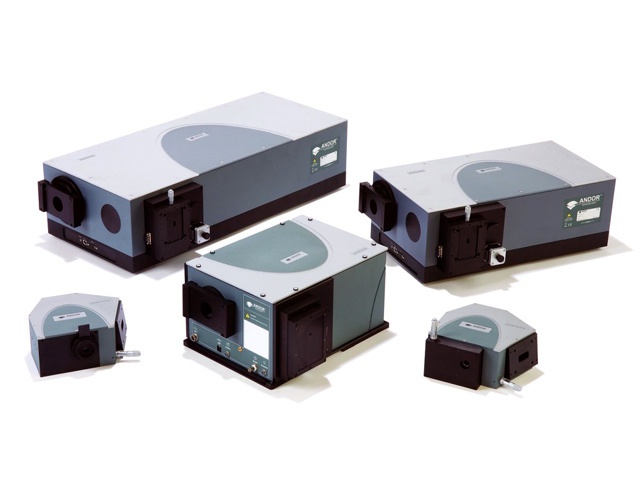

Varianty s ohniskovou vzdáleností 163, 193, 328, 500 a 750 mm
Motorizovaná mřížková hlava až se čtyřmi mřížkami
Technologie - Adaptive Focus - automatická kontrola zaostření spektrografu např. při změně detektoru nebo mřížky
Technologie True Res s možností optického zvýšení rozlišení spektrografu
Automatická identifikace mřížkové hlavy pomocí xPressIDTM RFID u spektrografů Kymera
Možnost volby jednoho či dvou vstupů a výstupů
Vysoké rozlišení a opakovatelnost

Máte zájem o Spektrografy Shamrock a Kymera
Potřebujete radu?

Kontaktujte nás

Referenční projekt:

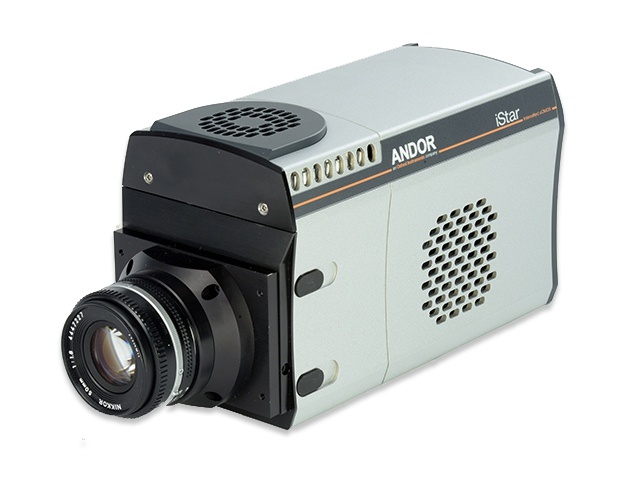

Zobrazovací spektrograf a ICCD kamera pro LIBS aplikace

FZU centrum HILASE

Parametry

Model	Ohnisková vzdálenost	Apertura	Kapacita věže na mřížky	Adaptive focus	True Res	Rozhraní
Shamrock 163	163 mm	F/3,6	2	Ne	Ne	Man.

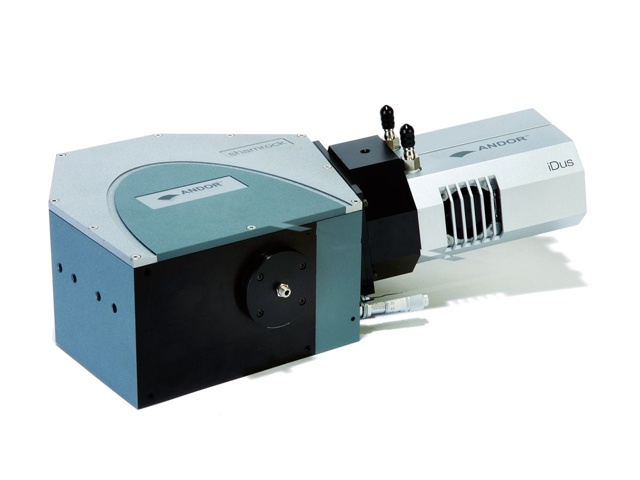

Kymera 193i	193mm	F/3,6	2	ANO	Ne	USB
Kymera 328i	303 mm	F/4	4	ANO	ANO	USB
Shamrock 500i	500 mm	F/6,5	3	NE	NE	USB

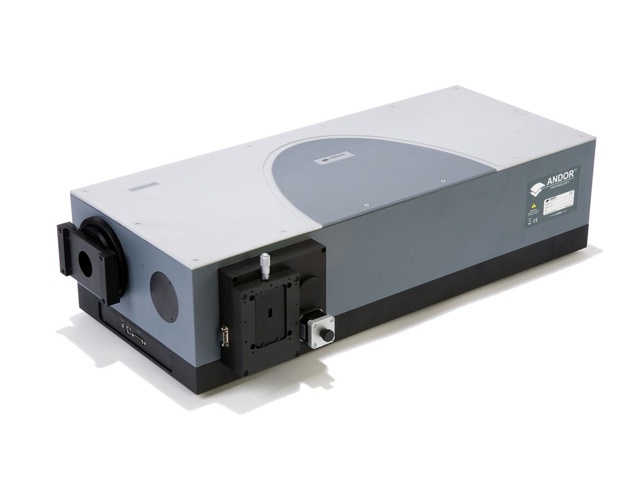

Shamrock 750	750 mm	F/9,8	3	NE	NE	USB

Technologie True Res TM - technologie, která optickou cestou umožňuje dosáhnout zvýšení spektrálního rozlišení spektrografu. Podrobnější informace: TruRes for Kymera

Technologie Adaptive Focus - adaptivní zaostření automaticky zajišťuje optimální zaostření spektrografu, čímž je zajištěno maximální spektrální rozlišení v situacích jako je výměna mřížek nebo detektoru.

Šířka pásma a spektrální rozlišení:

	Mřížka (čar/mm)
	150	300	600	1200	1800 (Holo)	2400 (Holo)
Spektrograf	Shamrock 163
Šířka pásma (nm)	1072	529	256	117	68	56
Rozlišení (nm)	2,3	1,1	0,56	0,25	0,15	0,12
Spektrograf	Kymera 193i
Šířka pásma (nm)	902	445	215	98	56	46
Rozlišení (nm)	1,96	0,96	0,47	0,21	0,12	0,1
Spektrograf	Kymera 328i
Šířka pásma (nm)	542	268	131	61	41	29
Rozlišení (nm)	0,88 → 0,62	0,44 → 0,31	0,21 → 0,15	0,10 → 0,07	0,06 → 0,04	0,05 → 0,04
Spektrograf	Shamrock 500i
Šířka pásma (nm)	357	177	86	40	26	19
Rozlišení (nm)	0,52	0,26	0,13	0,06	0,04	0,03
Spektrograf	Shamrock 750
Šířka pásma (nm)	242	120	59	28	18	14
Rozlišení (nm)	0,35	0,18	0,09	0,04	0,03	0,02

Pozn:

Hodnoty uvedené pro detektor se šířkou čipu 27.6 mm, šířkou pixelu 13,5

U spektrografu Kymera 328i je uveden i údaj spektrálního rozlišení při použití technologie TruResTM

Aplikace spojené s produktem

Ramanova spektroskopie včetně technik jsou jsou:
SERS (Surface Enhanced Raman Spectroscopy)
SORS (Surface Offset Raman Spectroscopy)
TERS (Tip-Enhanced Raman Spectroscopy)
CARS (Coherent Anti-Stokes Raman Scattering)
Měření luminiscence
Absorbční spektroskopie
LIBS (Laser Induced Breakdown Spectroscopy)
Mikro spektroskopie - lokalizovaná spektroskopie ve spojení s mikroskopy
