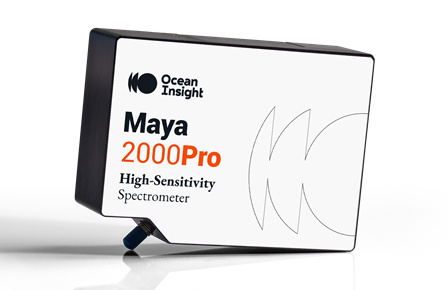

Maya vláknový spektrometr

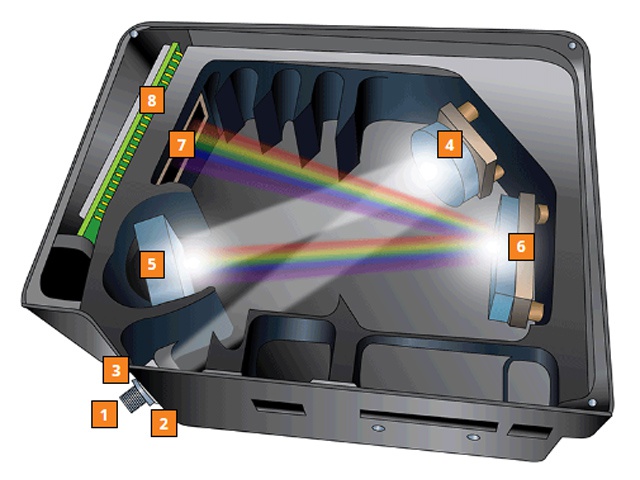

Díky modulárnímu přístupu si můžete jednotlivé prvky uvnitř spektrometru (difrakční mřížka, vstupní štěrbina, optické filtry, kolimační a fokusační zrcátka, detektor) navolit tak, aby byl systém co nejlépe optimalizován pro vaši konkrétní aplikaci.

1: Konektor pro připojení optického vlákna

Kromě standardního SMA905 konektoru je dostupné i provedení s FC konektorem.

2: Uživatelem vyměnitelná štěrbina

Šířka vstupní štěrbiny přímo ovlivňuje spektrální rozlišení spektrometru. Sada uživatelem vyměnitelných štěrbin obsahuje celkem 6 štěrbin o různé velikosti (5, 10, 25, 50, 100 a 200 µm).

3: Absorpční filtr s horní propustí (longpass)

Filtr s horní propustí se používá k omezení šířky pásma světla vstupujícího do spektrometru, případně k vyvážení barev. Je vždy nainstalován permanentně a pro konkrétní vstupní štěrbinu.

4: Kolimační zrcátko

Světlo prošlé vstupní štěrbinou (a případně i absorpčním filtrem) je pomocí tohoto zrcátka nasměrováno na difrakční mřížku. Standardně se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které absorbuje téměř veškeré UV záření.

5: Difrakční mřížka

Zvolená difrakční mřížka nejen určuje spektrální rozsah, ale také ovlivňuje spektrální rozlišení přístroje. Pro spektrometry řady Maya2000 Pro je k dispozici celkem 20 různých mřížek. Při hledání té pravé vám může pomoci interaktivní průvodce. Během výroby spektrometru je difrakční mřížka nejprve umístěna na platformu, která umožňuje její rotaci za účelem nastavení požadované počáteční vlnové délky. Následně je mřížka trvale upevněna, aby se zabránilo jejím dalším mechanickým posunům.

6: Zaostřovací (fokusační) zrcátko

Úkolem zaostřovacího zrcátka je fokusovat vytvořené spektrum (první difrakční řády) do roviny detektoru. Standardně se používá zrcátko s hliníkovou reflexní vrstvou. Lze však použít i speciální SAG+ zrcátko, které absorbuje téměř veškeré UV záření.

7: Detektor

Správná volba detektoru se odvíjí od konkrétní aplikace. Pro řadu Maya2000 Pro jsou k dispozici dva rozdílné Hamamatsu CCD detektory s osvitem ze zadní strany – S10420 (165-1100 nm, 2068 x 70 px, integrační čas 7,2 ms až 5 s) a S11510 (400-1180 nm, 2068 x 70 px, integrační čas 7,2 ms až 5 s).

8: OFLV filtr pro odstranění vyšších difrakčních řádů

OFLV (Order-sorting Filter – Longpass Variable) je aplikován do okénka detektoru pomocí patentované nanášecí technologie. Slouží k precizní blokaci druhých a třetích difrakčních řádů, a tedy i zlepšení přesnosti spektrometru.
